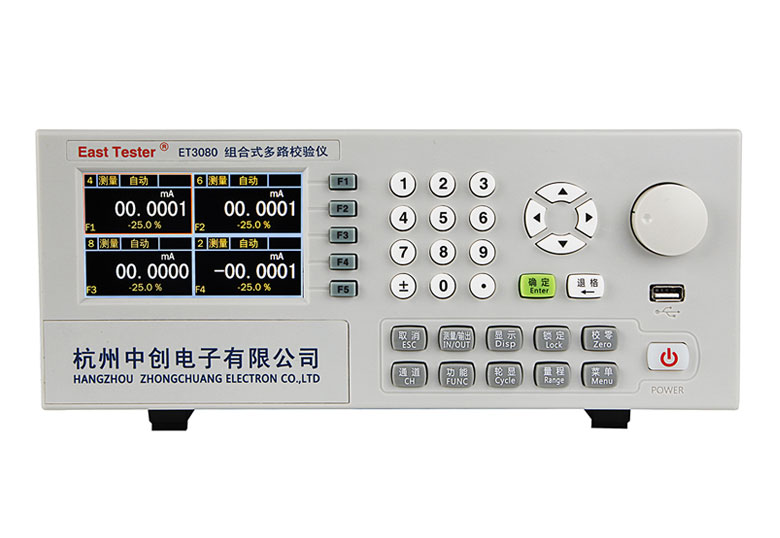

組合式多路校驗儀ET3080是一款開放式、創新型的臺式校準儀器。它采用1臺主機＋信號模塊（最多可達8路）的工作模式，各路信號間完全隔離、可同時使用。有效地實現了客戶按需選擇、避免浪費和隨時的功能擴充，可最大限度的滿足客戶的需求。多種通訊方式（支持Rs232、Lan、Usb）可滿足客戶各種不同的應用需要。    本產品的問世，有效解決了目前市場上的校準儀器功能固定、局限性大的問題，用戶根據自己的需要、選配不同的信號模塊，可以自由組合出一臺符合實際應用的產品。

特點：

● 顯示屏：4.3英寸彩屏（分辨率480*272）。

● 支持的信號模塊數量：8路，相互全隔離。

● 顯示方式：單路、2路、4路、8路可選，支持循環顯示（間隔時間可設）。

● 輸出方式：同時支持鍵入值、光標移位和旋鈕調節三種形式。

● 支持%顯示。

● 支持歷史數據圖形顯示。

● 支持最大值、最小值、平均值顯示。

● 支持測量值鎖定。

● 支持步進、階躍、斜坡、定點輸出等方式。

● 友好的人機互動界面，便捷的操作方式；主機軟件可由客戶自行升級。

● 提供多種接口函數，支持客戶的二次開發。

● 數據記憶功能：多達10000組的數據存貯記憶功能。

● 支持模塊間邏輯條件反應，響應速度：100ms，與外部I/O口的響應速度：20µs。

● 通信方式：標準配置RS232、LAN、USB，可選配置GPIB，通信協議免費提供。

● 供電方式：220 V.AC±10%，50HZ，可選100/110V.AC±10%（訂貨時說明）。

● 主機功耗：單機5W，使用USB功能時為10W。

● 信號模塊允許最大功耗：單路模塊最大10W，8路信號模塊合計最大20W。

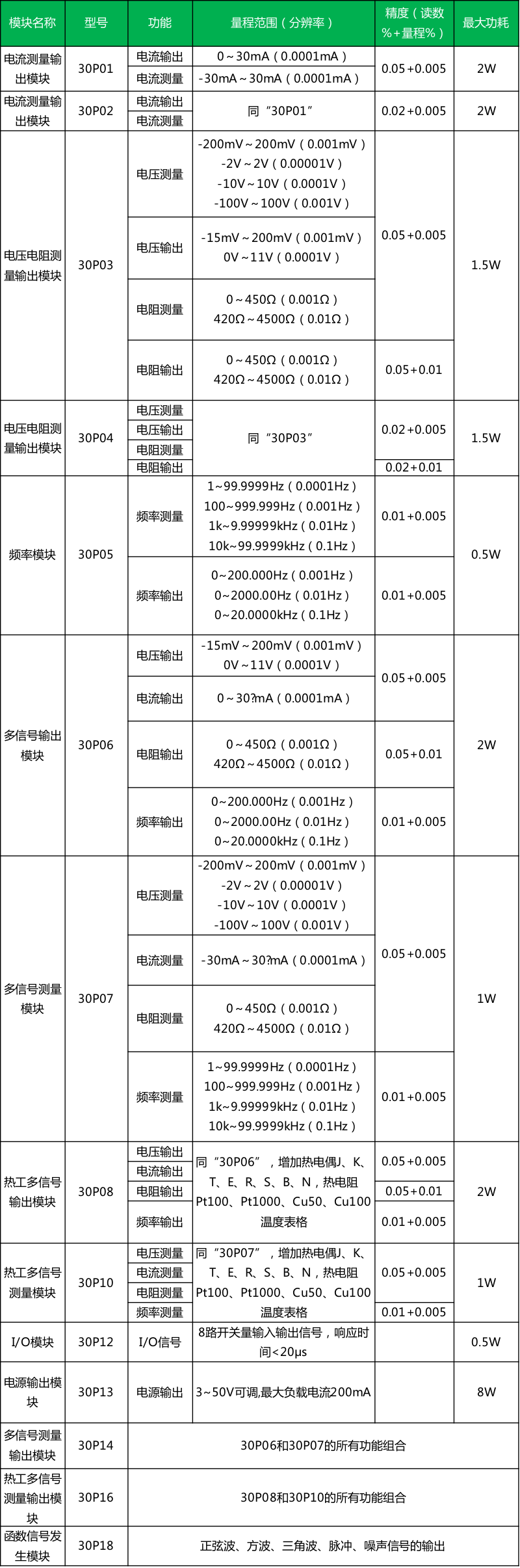

信號模塊技術指標：（所有端口支持220V.AC誤接、36V.DC誤接，短路自恢復功能）



● 上述功能精度適用溫度范圍18~38℃。

● 上述功能中“電流輸出”均支持有源、無源輸出方式，20mA最大負載為1kΩ。

● 上述功能中“電流測量”均支持環路測量方式，回路電壓24V0.5V.

● 上述功能中“電阻測量”均支持三線、四線方式，支持通斷測試。

● 上述功能中“頻率測量”，測量靈敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V；波形：方波，其他波形的誤差需另加5個計數，      可直接測量市電頻率。

● 上述功能中“頻率輸出”，輸出波形：方波，正弦波等，幅值0~10V可調。

● 上述功能中“電阻輸出”，允許外界激勵電流0.15~4mA。

● 上述功能中“電壓輸出”均支持容性負載。

● 溫度補償選配PT100熱電阻（型號30A01），補償精度0.2℃、補償溫度范圍：-40℃～60℃。

● 信號板選型注意事項：信號板累加總功率應≤20W。

● 因信號采樣板種類會隨時增加，敬請關注本公司官網，以最新的發布為準。

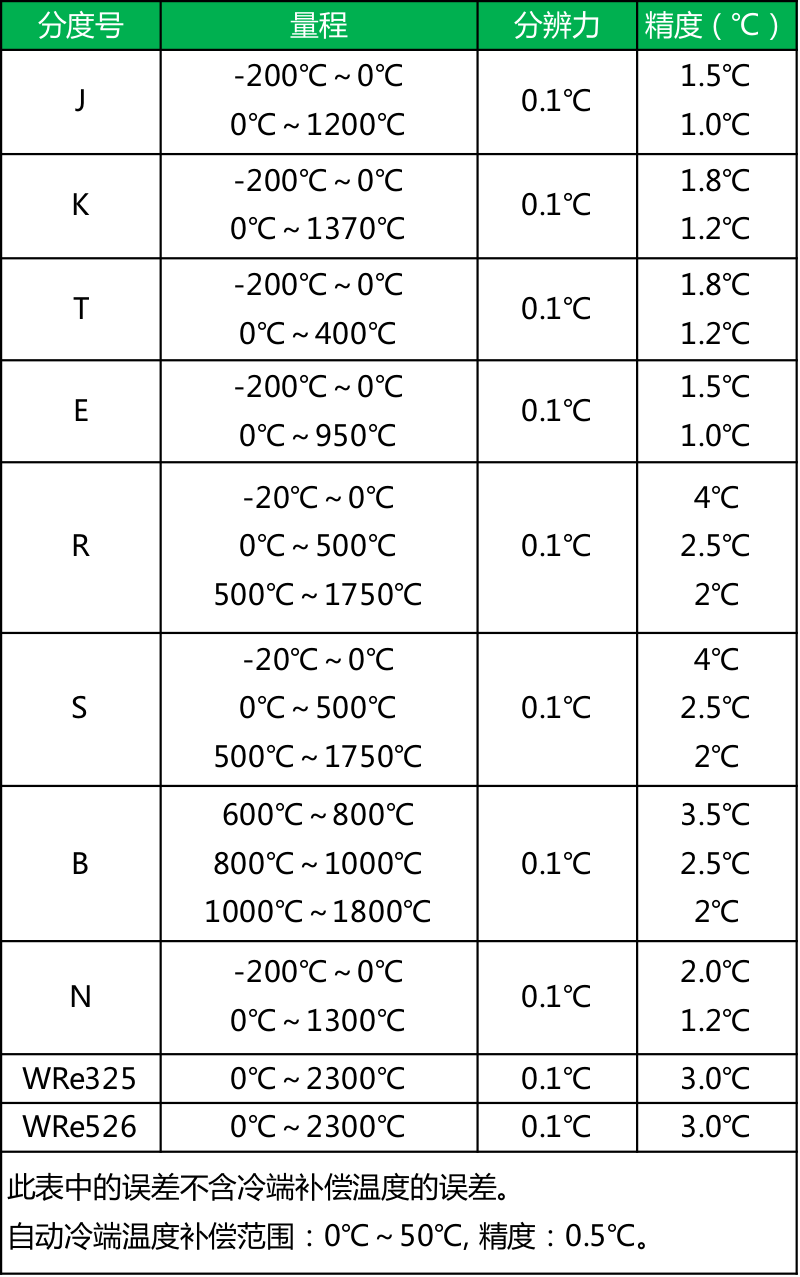

熱電偶指標

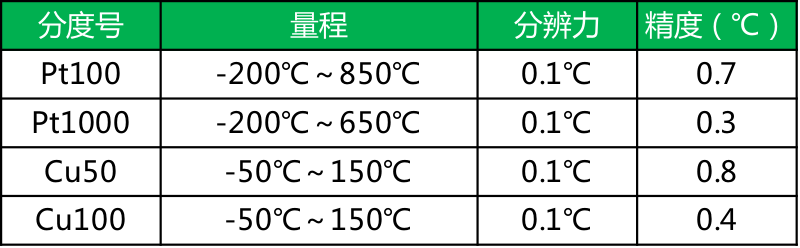

熱電阻指標



定制服務

● 提供特殊信號模塊的定制；

● 可提供模塊管腳定義供用戶自行開發信號模塊；

● 根據客戶需要對面板按鍵或顯示界面重新定義；

● 根據客戶需要開發上位管理軟件，或多機間邏輯條件設置功能。

● 可根據客戶需要添加新的熱電偶、熱電阻種類。

● 熱電阻指標為四線制指標。

● 供電方式：220V.AC±10%，50Hz

● 產品尺寸：310mm＊140mm＊265mm
