1、概述

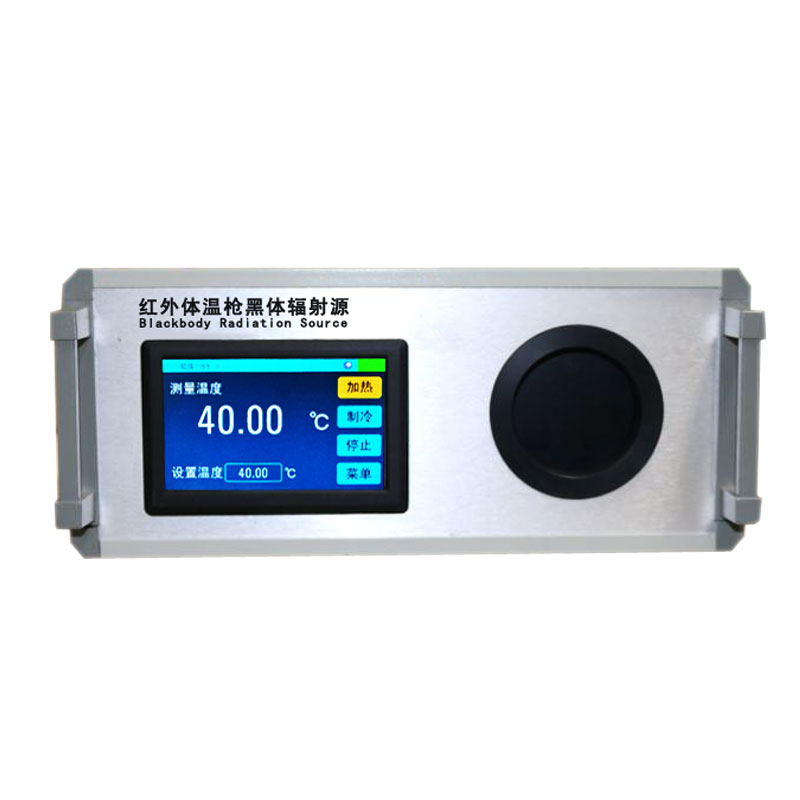

    E385-050便攜式黑體輻射源主要用于現場對紅外耳溫槍、紅外額溫槍、以及紅外體表篩查儀、紅外成像測溫儀等進行實時校準，消除紅外測溫系統受現場復雜環境所產生的誤差，能有效的提高測量精度，提高紅外測溫系統的可靠性，降低檢錯率。
2、功能特點

1. 重量輕易便攜，整機僅5kg，便于出現場攜帶。
2. 5寸觸摸大屏操作，顯示直觀，操作方便。
3. 溫度控制采用先進的PID控制，控溫穩定高。
4. 升溫速度快，穩定所需時間短。
5. 具有多點溫度修正功能。

3、快速參考

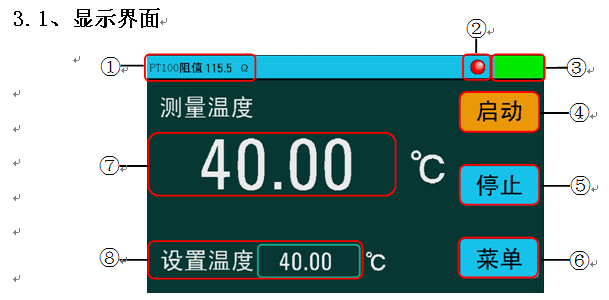

1. PT100電阻值：顯示溫度對應的電阻值；
2. 主輸出指示燈： 指示加熱模塊是否在工作，灰色未工作，紅色正在工作；
3. 儀器當前工作狀態：未啟動、已啟動、溫度超過預警值三種狀態；
4. 啟動按鍵；
5. 停止按鍵；
6. 菜單按鍵：進入菜單畫面；
7. 熱源溫度：顯示實時測量的黑體溫度；
8. 設定溫度；

 3.2、啟動

1. 使用附件提供的電源線將干體爐連接至220V交流電源。
2. 開機前，仔細檢查黑體面源是否存在漆面損傷等現象，如有問題請及時聯系廠方。
3. 開啟背后的電源總開關。
4. 若儀器沒有正常啟動，請按照下面的步驟進行檢查：

            1)  檢查電源線是否接觸良好。
            2)  如經檢查無誤后，儀器仍未啟動，請檢查電源保險絲是否已熔斷，如有必要，
                 請更換保險絲。
            3)  若經上述檢查無誤后，儀器仍未啟動，請與相關部門聯系。

3.3、開始使用

按如下步驟即可快速使用：

1. 設置目標溫度

    如3.1節圖片所示，在主界面下點擊設置溫度輸入框，彈出設置溫度窗口，輸入目標溫度，點按“確認”按鍵，回到主界面，溫度設置成功。

2. 開始工作

點按主界面上“啟動”按鍵。主界面右上角工作狀態圖標變?yōu)榫G色，儀器開始工作，同時主輸出指示等將以特定的時間間隔閃爍。

3. 停止工作

點按主界面“停止”按鍵，儀器輸出將停止工作。

4、操作說明

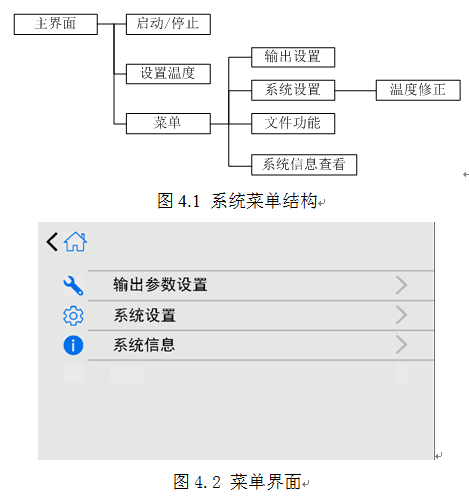

4.1、菜單結構



4.2、輸出設置

       系統采用PID方式控制恒溫塊溫度，在出廠時，已預置了一組整定參數。用戶可自定義設置以滿足現場使用。

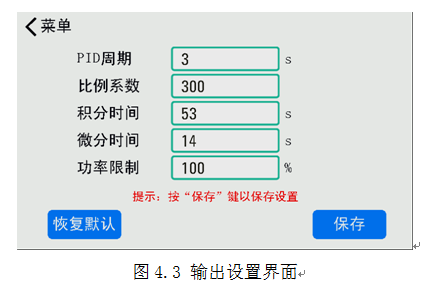

在輸出設置界面設置PID相關參數，輸出設置界面如圖5.2所示。點按恢復默認按鍵可將所有設置恢復為預設值。
注意：設置完成后按“保存”按鍵才會保存設置值，否則視為放棄修改。

PID周期設置
       儀表的調節運算周期，單位為秒；設置范圍：0~100，系統預設為3。該參數對調節品質影響較大，合適的數值能完善地解決超調及振蕩現象，同時獲得最好的響應速度。建議在預設值的基礎上修改。

PID比例系數設置
       比例系數決定了比例帶的大小。比例帶越小，調節作用越強（相當于加大放大系數）；相反，比例帶越大，調節作用越弱。建議在預設值的基礎上修改。

PID積分時間設置
      積分時間決定了積分作用強度。積分時間短則積分作用強，消除靜差的時間短，但過強的積分作用可能會導致溫度穩定時較大幅度振蕩。相反，積分時間長則積分作用弱，但消除靜差的時間比較長。建議在預設值的基礎上修改。

PID微分時間設置
       微分時間決定了微分作用強度。微分時間長則微分作用強，對溫度變化反應敏感，可減少溫度過沖。但過強的微分作用可能會增大溫度震蕩幅度，和加長穩定時間。

功率限制
        限定主輸出功率。百分比表示，0~100，數值越大表示加熱時輸出功率越大，加熱越快。系統預設為100%。

4.3、系統設置(下列部分功能需廠家授權方可使用)

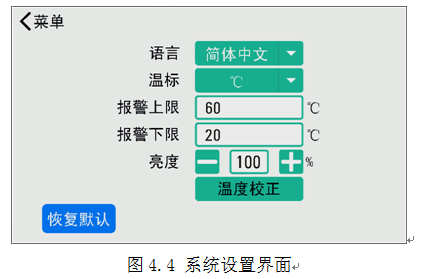

       系統設置包括語言設置、溫標設置、報警設置、屏幕亮度設置、溫度校正等。其中溫度校正按鍵為進入溫度校正界面的按鍵。系統設置界面如圖4.4所示

4.3.1系統語言設置
        支持簡體中文和English兩種系統語言，點擊下拉菜單設置。

4.3.2系統溫標設置
        支持?jǐn)z氏度℃和華氏度℉兩種系統溫標，點擊下拉菜單設置。

4.3.3報警上限設置
        用于設定上限報警點。當輸出打開時，如果恒溫塊溫度超過報警上限值，系統將彈出溫度報警窗口，蜂鳴器鳴響，且輸出將被關閉。設置范圍為20℃~60℃，且不能比報警下限值小。
      若不需要請設置為最大值。

4.3.4報警下限設置
        用于設定下限報警點。當輸出打開時，如果恒溫塊溫度低于報警下限值，系統將給出提示信息。設置范圍為20℃~60℃，且不能比報警上限值大。
      若不需要請設置為-1。

4.3.5屏幕亮度設置
       百分比數值設置，從最暗到最亮，0~100，按+/-按鍵調節數值大小。
4.3.6溫度校正

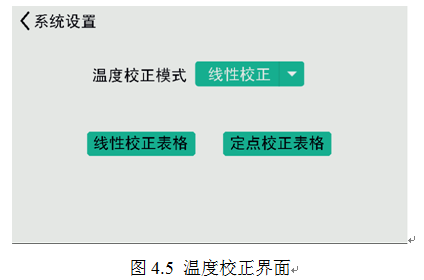

       若主界面顯示溫度不準確，用戶可通過溫度修正界面進行修正。在系統設置界面下點按“溫度校正”按鍵，進入溫度校正界面如圖4.5所示

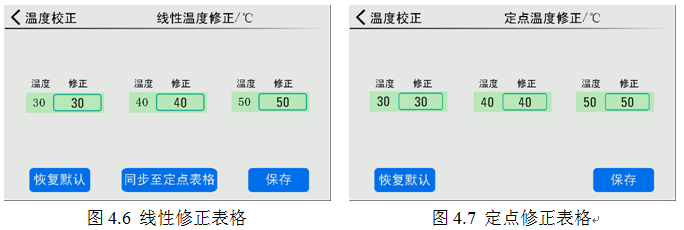

       有2種校正模式可以選擇，分別是“線性校正”與“定點校正”。線性校正通過使用校準數據建立多個二元一次方程，來確保整個量程內的數據準確可靠。定點校正則是只修正固定設置溫度點的誤差，它在“定點校正表格”中的溫度值和修正值均可更改。


        系統提供了3個溫度校準點，當儀器顯示溫度與真實溫度有誤差時，輸入修正值，以修正當前顯示。點按恢復默認按鍵可將所有設置恢復為出廠值。
注意：設置完成后按“保存”按鍵才會保存設置值，否則視為放棄修改。

4.4、系統信息

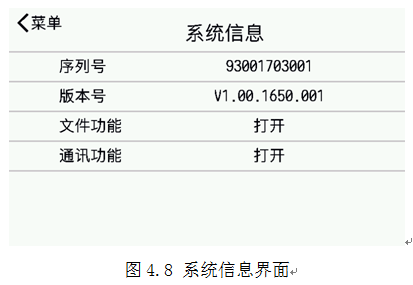

     在菜單界面下點按“系統信息”按鍵，跳轉到系統信息界面，可查看系統信息。包括

• 序列號
• 版本號
• 文件功能啟用狀態（黑體源暫不支持）
• 通訊功能啟用狀態（黑體源暫不支持）

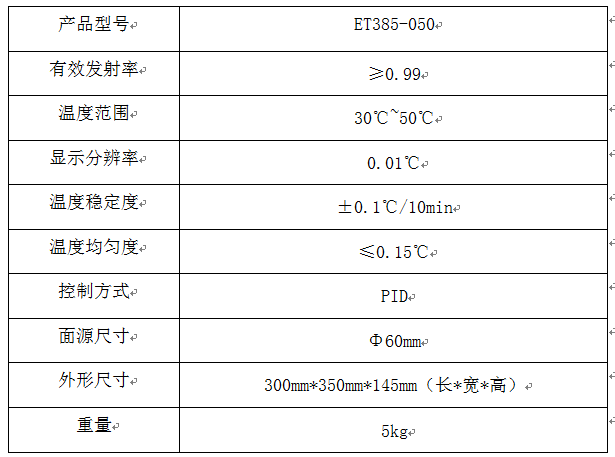

5、技術指標

以上指標在開始工作后，測量溫度穩定15分鐘下有效。

6、保養與維護

6.1、一般的保養和維修

 1）使用1年左右，應對儀表重新進行校正，以保證儀表的指標符合要求。

6.2、更換保險絲管

　　保險絲管安裝于電源插座開關右側。
　　保險絲管規格：
　　10A L 250V快熔式保險絲 Φ5x20mm
操作步驟：

1. 把電源關閉，拔掉電源線插頭。
2. 找到保險絲所在位置，根據器件上面提示取出已被燒斷的保險絲管。
3. 更換好新的保險絲管，再重新裝回去。

7、維修
　　1）本儀器在保修期內規定使用的條件下，發生故障，由本廠負責免費保修一年。
　　2）保修期內，由于用戶使用、維修不當造成設備損壞，本廠負責修理，但費用由用戶負責。
　　3）超過一年后發生故障，本廠負責維修，按規定收取費用。
